本自動加礬系統采取西門子PLCS7-200smart、施耐德的變頻器、米頓羅的計量泵、哈希的濁度分析儀、電動閥門為主要的設備的閉環系統，是自來水廠的一個子系統，并且在中央控制室可以集中控制，分站自動控制，現場手動控制。

加礬自動系統分為配礬和加礬系統，此系統具有真實可靠、先進、經濟、易于維護等特點。保證了自動加礬系統具有良好的運行效果。

加礬系統自動化系統組成設備

配礬系統：所需要原液池一個，并且配有兩只液下泵（一用一備），配液池子兩只，每個池子配有進水閥門、進液閥門、氣沖閥門、液位計各一個，并且氣管路上面配有兩個空壓機（一用一備）；
加礬系統：米頓羅計量泵、濁度分析儀；

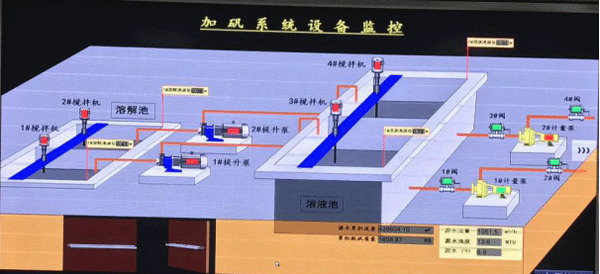

以上所有的設備和儀表全部采集到現場，以采用西門子PLCS7-200smart的現場控制單元中去，實現配礬的自動化控制以及對廠區加礬系統的自動化控制，并且通過走工業以太網的方式，在中央控制室里可以操作和記錄數據。

加礬系統的流程

配礬過程：配礬分為手動配礬和自動配礬；

手動配礬：操作人員根據水廠的生產報表和使用的礬量來計算出所需要加的原液的流量，在現場電器按鈕箱上操作液下泵，達到所需要的加礬量的時候停止液下泵，然后再打開對應的配礬池的進水閥門，達到所需要的液位高度的時候再關閉。

自動配礬：首先要在中央控制室設定好參數。
